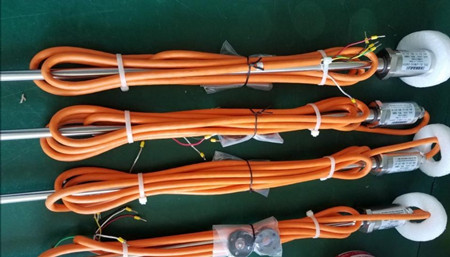

磁致伸縮液位計傳感器是一款液位測量精度高、使用壽命長、免維護的高精尖產品。主要用于液位測量或者液位控制的產品。現已被廣泛應用于石油開發、化工制造、電力冶金、水處理設備等行業。
磁致伸縮液位計傳感器的原理是什么？
磁致伸縮位移傳感器由一組機械零件和集成電路變送器組成，在使用時伸縮機構插入在液體內，變送器會激發脈沖電流，電流信號隨磁致伸縮線產生磁場，在測量桿的末端會有磁性浮子，浮子會隨液位的升高或降低產生位移，在浮子內部裝有永久磁環，當脈沖電流磁場與浮子磁環磁場相遇時，浮子周圍的磁場發生改變從而使磁致伸縮線在浮子停留的位置產生一個扭轉波脈沖，這個脈沖以固定的速度沿磁致伸縮線傳回至變送器由檢測電路檢出。通過中央處理器計算脈沖電流與扭轉波脈沖的時間差可以精確地確定浮子所在的位置，就是液面的準確位置。變送器模電轉換電路輸出4～20mA信號或RS485 MODBUS信號，從而實現液位信號遠程傳輸的目的。
磁致伸縮液位傳感器是液壓油缸的專用產品，機械結構采用不銹鋼堅固耐壓，可以直接安裝在液壓油缸上，電氣模塊部分與測量裝置完全分開，提高了今后維修、校準的便利性，該產品具有IP65級的防護能力，相對在惡劣環境中具有防潮、抗震、抗干擾的特性。
|
